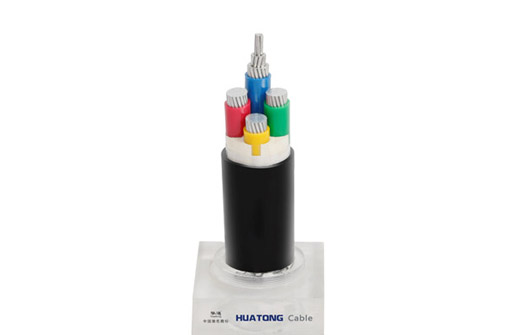

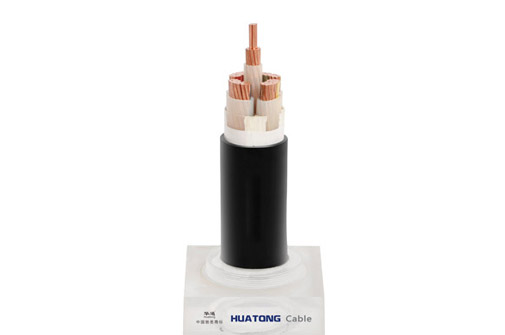

額定電壓1kV和3kV聚氯乙烯絕緣（阻燃）電力電纜
用于住宅及商業用建筑及產業用配電電路。 - 阻燃：以防止二次火災擴散為目的(Z-系列)。 - 耐火：消防用(N-) - 低毒性阻燃：使用對環境無害的物質材料，火災時抑制發生毒氣和煙氣的環保型產品(WDZ-系列)。
咨詢報價
發送郵件
■執行標準
額定電壓1kV和3k聚氯乙烯絕緣電力電纜性能符合國家標準CB/T12706-2008等同采用IEC60502-2004；阻燃性能符合GB/T18380.3-2008，等同采用IEC60332-2004。
■使用特性
- 電纜額定工作電壓Uo/U:0.6/1kV, 1.8/3kV。
- 電纜導體長期允許工作溫度：聚氯乙烯絕緣電纜為70℃，短路時（最長時間不超過 5S)，電纜導體的最高溫度不超過160℃。
- 敷設電纜的環境溫度應不低于0℃，低于0℃時，預先加溫，電纜敷設不受落差水平限制。
- 電纜敷設彎曲半徑：單芯電纜＞20倍電纜外徑，多芯電纜＞15倍電纜外徑。
- 五芯電纜中性與地線分明，系統運行更趨穩定。
■產品用途
該產品適用于額定電壓0.6/1kV的線路中：供輸配電能之用（阻燃電纜適用于高層建筑，地鐵，發電站，大型工礦企業等電纜敷設密度大，防火要求嚴格的地方）。
| 型號 | 名稱 | 適用范圍 | ||||||||||||
| 銅芯 | 鋁芯 | |||||||||||||
| VV VY |
VLV VLY |
聚氯乙烯絕緣聚氯乙烯護套電力電纜 聚氯乙烯絕緣聚乙烯護套電纜電纜 |
敷設在室內外，隧道內，管道中，電纜不能受機械外力作用 | |||||||||||
| VV22 VV23 |
VLV22 VLV23 |
聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電纜電纜 |
敷設在室內外，隧道內，管道中，敷設在地下，電纜能受機械外力作用 | |||||||||||
| VV32 VV33 |
VLV32 VLV33 |
聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 聚氯乙烯絕緣細鋼絲鎧裝聚乙烯護套電纜電纜 |
敷設在室內外，隧道內，管道中，豎井，水中或高落差地區，能承受機械外力作用和相當拉力。 | |||||||||||
■注：型號含阻燃型
為方便起見，在簽合同時，必須注明阻燃的類別，如A類，就必須在阻燃“Z”后面加上A字樣，寫成“ZRA”，A類一般安裝于苛刻的阻燃場所。B類，C類以此類推，如不注明將按ZRC阻燃制造（ZR即代表ZRC)。
■單芯0.6/1kv PVC 聚氯乙烯絕緣聚氟乙烯護套（阻燃）電力電纜
| 芯數×截面 mm²
|
近似外徑 mm | 參考重量 kg/km | 近似外徑 mm |
參考重量 kg/km |
||
|
|
|
W ZR-W |
VLV ZR-VLV |
|
W22 ZR-W22 |
VLV22 ZR-VLV22 |
| 1×1.5 1×2.5 1×4 1×6 1×10 1×16 1×25 1×35 1×50 1×70 1×95 1×120 1×150 1×185 1×240 1×360 1×400 1×500 1×630 |
6.6| 7.0 7.9 8.5 9.7 10.7 12.4 13.6 15.8 17.6 20.7 22.0 24.0 26.5 29.5 32.4 36.8 41.0 45.2 |
62.4 76.0 161.3 125.7 179.0 245.2 357.3 460.4 620.8 820.3 1149.3 1379.1 1681.2 2079.4 2673.4 3350 4285 5494 6996 |
- |
- |
- |
- |
注：單芯電纜鎧裝采用非磁性材料或采用減少磁損耗結構
■雙芯0.6/1kv 聚氯乙烯絕緣（鋼帶鎧裝）聚氟乙烯護套（阻燃）電力電纜
| 芯數×截面 mm²
|
近似外徑 mm | 參考重量 kg/km | 近似外徑 mm |
參考重量 kg/km |
||
|
|
|
W ZR-W |
VLV ZR-VLV |
|
W22 ZR-W22 |
VLV22 ZR-VLV22 |
| 2×1.5 2×2.5 2×4 2×6 2×10 2×16 2×25 2×35 2×50 2×70 2×95 2×120 2×150 2×185 2×240 |
10.6 11.5 13.6 14.5 16.9 18.9 22.8 25.2 27.0 25.1 28.8 31.2 34.7 38.5 42.7 |
152.6 193.6 234.6 292.7 419.5 585.8 781.9 1034.5 1274.5 1672.1 2216.9 2715.2 3351.8 4163.9 5361.8 |
- |
- |
- |
- |
■注：型號含阻燃型
| 芯數×截面 n mm²
|
近似外徑 mm | 參考重量 kg/km | 近似外徑 mm |
參考重量 |
||
|
|
|
W ZR-W |
VLV ZR-VLV |
|
W22 ZR-W22 |
VLV22 ZR-VLV22 |
| 3×1.5 3×2.5 3×4 3×6 3×10 3×16 3×25 3×35 3×50 3×70 3×95 3×120 3×150 3×185 3×240 3×300 3×400 |
11.0 11.9 13.8 14.9 17.8 19.9 24.6 26.8 25.4 27.7 32.1 35.1 38.9 42.9 55.0 60.7 67.8 |
156.3 199.8 279.5 354.6 540.5 756.7 1129.4 1469.3 1849.4 2449.8 326.3 4080.6 5034.5 6143.6 7772.7 9690.9 12757.4 |
- |
- |
- |
- |
■四芯0.6/1kv 聚氯乙烯絕緣（鋼帶鎧裝）聚氟乙烯護套（阻燃）電力電纜
| 芯數×截面 mm²
|
近似外徑 mm | 參考重量 kg/km | 近似外徑 mm |
參考重量 kg/km |
||
| W ZR-W |
VLV ZR-VLV |
W22 ZR-W22 |
VLV22 ZR-VLV22 |
|||
| 3×4+1×2.5 3×6+1×4 3×10+1×6 3×16+1×10 3×25+1×16 3×35+1×16 3×50+1×25 3×70+1×35 3×95+1×50 3×120+1×70 3×150+1×70 3×185+1×95 3×240+1×120 3×300+1×150 3×400+1×185 |
14.6 16.0 18.9 21.5 25.6 27.9 28.7 32.5 37.3 39.9 44.6 50.3 55.2 63.7 69.2 |
327.6 414.6 585.7 834.8 1251.4 1569.2 2185.7 2869.3 3868.4 4686.1 5767.8 7178.8 9389.1 11604.0 14927.6 |
227.2 267.2 377.7 509.8 745.4 892.7 998.8 1338.3 1694.4 2024.8 2598.7 3152.1 4157.5 5042.7 6272.9 |
18.2 19.5 22.5 24.9 28.4 30.9 34.7 35.7 41.3 44.1 18.6 53.7 58.0 65.4 71.1 |
540.2 671.6 903.5 1186.5 1652.4 2198.0 2803.1 3567.4 4661.0 5653.2 6809.7 8421.4 10730.3 13106.4 16575.5 |
450.9 534.3 679.5 795.6 1086.4 1477.5 1715.1 2046.3 2586.9 2991.9 3890.6 4349.7 5498.7 6245.1 7620.9 |
■四芯0.6/1kv PVC 聚氯乙烯絕緣（鋼帶鎧裝）聚氟乙烯護套（阻燃）電力電纜
| 芯數×截面 mm²
|
近似外徑 mm | 參考重量 kg/km | 近似外徑 mm |
參考重量 kg/km |
||
|
|
|
W ZR-W |
VLV ZR-VLV |
|
W22 ZR-W22 |
VLV22 ZR-VLV22 |
| 4×4 4×6 4×10 4×16 4×25 4×35 4×50 4×70 4×95 4×120 4×150 4×185 4×240 4×300 4×400 |
14.8 16.0 19.3 21.8 26.5 29.2 33.7 34.8 39.6 42.9 47.8 53.0 55.0 64.2 72.2 |
34.5 435.6 672.8 94637 1445.3 1875 2410.5 3306 1373 5348 5744 8210 10450 12970.9 16975.8 |
244.4 299.8 420.9 547.5 818.5 996 1160.5 1495.2 2014 2368 3019 3607.5 4470.6 5472.2 6977.6 |
18.6 19.9 23.0 25.5 28.5 32.5 37.1 38.5 43.6 46.5 52.1 55.2 58.3 66.7 74.7 |
575 704 958 1273 1795 2481.5 3159.8 4046 5199 6340 7748 9313 12400 14758.2 18923.2 |
479 536 702 873 1149 1604 1878.8 2307 2873 3359 4009.5 4709.5 5530.6 6759.5 8425.0 |
■五芯0.6/1kv PVC 聚氯乙烯絕緣（鋼帶鎧裝）聚氟乙烯護套（阻燃）電力電纜
| 芯數×截面 mm²
|
近似外徑 mm | 參考重量 kg/km | 近似外徑 mm |
參考重量 kg/km |
||
|
|
|
W ZR-W |
VLV ZR-VLV |
|
W22 ZR-W22 |
VLV22 ZR-VLV22 |
| 3×4+2×2.5 3×6+2×4 3×10+2×6 3×16+2×10 3×25+2×16 3×35+2×16 3×50+2×25 3×70+2×35 3×95+2×50 3×120+2×70 3×150+2×70 3×185+2×95 3×240+2×120 3×300+2×150 4×4+1×2.5 4×6+1×4 4×10+1×6 4×16+1×10 4×25+1×16 4×35+1×16 4×50+1×25 4×70+1×35 4×95+1×50 4×120+1×70 4×150+1×70 4×185+1×95 4×240+1×120 4×300+1×150 |
15.5 17.5 19.0 23.0 27.0 28.0 32.5 36.0 41.0 45.0 48.0 53.0 58.0 64.0 16.0 17.0 19.0 23.5 28.0 31.0 32.5 36.0 41.5 45.0 49.0 54.0 61.0 67.0 |
355 480 665 999 1540 1775 2508 3239 4550 5630 6585 8252 10495 12981 363 484 701 1049 1688 2191 2490 3470 4825 6152 7190 9122 11998 14722 |
245 288 386 569 826 871 1258 1525 1992 2460 2880 3564 4475 5485 245 290 408 588 875 971 1166 1550 2160 2771 3455 3810 4808 5988 |
18.5 20.0 22.0 26.0 30.0 32.0 37.0 40.0 45.0 49.0 52.0 57.0 62.0 68.0 19.0 20.0 22.5 26.5 32.0 35.0 36.0 40.0 46.0 49.0 53.0 59.0 64.0 71.0 |
501 640 853 1210 2139 2341 3291 4262 5580 6735 7863 9321 12502 14852 570 698 910 1355 2364 2726 3173 4187 5520 6900 8063 9849 12712 15772 |
394 427 568 779 1427 1438 2110 2534 3110 3640 4146 4951 5510 6591 462 529 650 890 1580 1912 1958 2276 2908 3478 3986 4962 6010 7303 |
| 芯數×截面 mm²
|
近似外徑 mm | 參考重量 kg/km | 近似外徑 mm |
參考重量 kg/km |
||
| W ZR-W |
VLV ZR-VLV |
W22 ZR-W22 |
VLV22 ZR-VLV22 |
|||
| 5×4 5×6 5×10 5×16 5×25 5×35 5×50 5×70 5×95 5×120 5×150 5×185 5×240 5×300 |
16.0 17.0 19.0 24.0 29.0 33.0 33.0 36.0 42.0 45.0 50.0 55.0 63.0 69.0 |
370 490 736 1103 1768 2326 2700 3752 5141 6370 7876 9812 12760 15842 |
246 292 420 598 921 1160 1235 1430 2205 2632 3305 4081 5232 6451 |
19.0 20.5 23.0 27.0 34.0 37.0 37.0 40.0 46.0 49.0 54.0 60.0 66.0 73.0 |
593 730 992 1499 2533 3164 3378 4520 6028 7310 8901 10982 14052 17280 |
468 535 676 909 1684 1980 2027 2402 3083 3596 4321 5261 6513 7898 |
